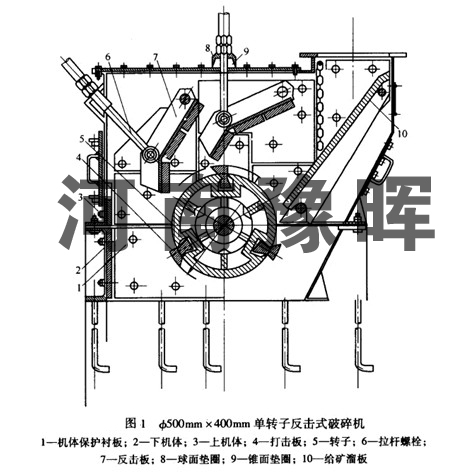

反擊式碎石機有單轉子和雙轉子之分，今天以圖文結合的形式來分享單轉子反擊式碎石機的構造，如下圖：
看圖可知單轉子反擊式碎石機的結構簡單，主要組成部分一目了然。其中，主軸上固定有轉子5，在這個轉子上又可安裝多個打擊板。打擊板屬于易磨損部件，通常使用的是耐磨損的高錳鋼制作而成，或者選用其它合金鋼也可以制作。
反擊板的其中一端掛在機體3上懸掛，而另一端在上機體的錐面墊圈上，由此可見反擊板在機器內部處于自由懸掛狀態。倘若碎石機內誤入其它非破碎物料時，反擊板受到反作用后迫使拉桿螺栓自動地后退并抬起，促使了非破碎物體排出，這樣以來確保了設備的安全。以上所講述的是反擊式碎石機的保險裝置。注：若想調整打擊板和反擊板的間距調節拉桿螺栓上面的螺母即可。
機體分為上機體和下機體，是根據沿軸線而論。供檢查和維修時用來觀察的檢查孔在上機體的上面，而下機體則是固定地基。為了降低機體的磨損，在其內部裝有耐磨材料的襯板，在碎石機的給礦口處設置有鏈幕，為了防止礦石在破碎過程中飛出。
河南豫暉專業生產碎石機設備，對碎石機的構造原理無所不知，無所不能。歡迎國內外有志之士到廠進行實地參觀和考察！
